Ενεργειακά Διαγράμματα Περιστροφής 1,2-Διυποκατεστημένου Αιθανίου
Διαβαθμισμένη & Εκλειπτική Δομή
Η χαμηλότερης ενέργειας και συνεπώς σταθερότερη διαμόρφωση του αιθανίου είναι εκείνη στην οποία τα άτομα Η ενός άνθρακα δεν είναι απέναντι από τα Η του άλλου άνθρακα και έτσι η απόσταση μεταξύ τους είναι η μεγαλύτερη δυνατή. Η διαμόρφωση αυτή ονομάζεται διαβαθμισμένη διαμόρφωση.
Η υψηλότερης ενέργειας και συνεπώς ασταθέστερη διαμόρφωση του αιθανίου είναι εκείνη στην οποία τα άτομα Η ενός άνθρακα είναι απέναντι από τα Η του άλλου άνθρακα και έτσι η απόσταση μεταξύ τους είναι η μικρότερη δυνατή. Η διαμόρφωση αυτή ονομάζεται εκλειπτική διαμόρφωση.
Η υψηλότερης ενέργειας και συνεπώς ασταθέστερη διαμόρφωση του αιθανίου είναι εκείνη στην οποία τα άτομα Η ενός άνθρακα είναι απέναντι από τα Η του άλλου άνθρακα και έτσι η απόσταση μεταξύ τους είναι η μικρότερη δυνατή. Η διαμόρφωση αυτή ονομάζεται εκλειπτική διαμόρφωση.
Aντι- & Gauche- Διαμόρφωσεις
Σε ένα 1,2-διυποκατεστημένο αιθάνιο, όπως το βουτάνιο, οι δύο “κεντρικοί” άνθρακες φέρουν από έναν υποκαταστάτη (μεθύλιο στο βουτάνιο) με αποτέλεσμα οι διάφορες διαβαθμισμένες διαμορφώσεις να μην είναι ενεργειακά ισοδύναμες. Το ίδιο συμβαίνει και με τις εκλειπτικές διαμορφώσεις.

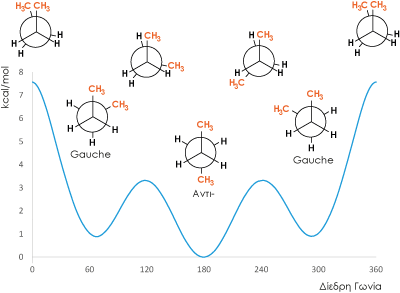

Η διαμόρφωση του βουτανίου με την μικρότερη δυνατή ενέργεια είναι μία διαβαθμισμένη διαμόρφωση με γωνία περιστροφής 180°, στην οποία τα δύο μεθύλια βρίσκονται στην μεγαλύτερη δυνατή απόσταση μεταξύ τους. Η διαμόρφωση αυτή ονομάζεται αντι-.
Οι άλλες δύο δυνατές διαβαθμισμένες διαμορφώσεις είναι ισοδύναμες και αντιστοιχούν σε δύο άλλα (τοπικά) ελάχιστα στο ενεργειακό διάγραμμα περιστροφής (σε γωνίες ~60ο και ~300ο) παρουσιάζεται επίσης και όταν τα δύο μεθύλια σχηματίζουν δίεδρη γωνία ονομάζονται gauche- και βρίσκεται κατά 3.8 kJ/mol υψηλότερα από την αντι-διαμόρφωση.
Τέλος, στο μέγιστο σε γωνίες 0ο ή 360ο αντιστοιχεί η εκλειπτική διαμόρφωση υψηλότερης ενέργειας, όπου τα δύο μεθύλια βρίσκονται στην μικρότερη δυνατή απόσταση, ενώ στα μέγιστα σε γωνίες 120ο και 240ο αντιστοιχούν οι άλλες δύο ισοδύναμες εκλειπτικές διαμορφώσεις μικρότερης ενέργειας.
